3D skeniranje i povratno inžinjerstvo

Imate dio bez CAD-a? Skeniramo ga Creaform HandySCAN BLACK+|Elite™ uređajem i izrađujemo model za print.

Zatraži skeniranje Pogledaj specifikacije

Naši radovi

Stvarni dijelovi 3D printani u našoj radionici, od funkcionalnih nosača do višebojnih promotivnih privjesaka.

3D printana dvodijelna kutijica s teksturiranom površinom i navojnim poklopcem

Krupni plan 3D printanog valjka s dijamantnom teksturom

Matirani crni 3D printani precizni prsten

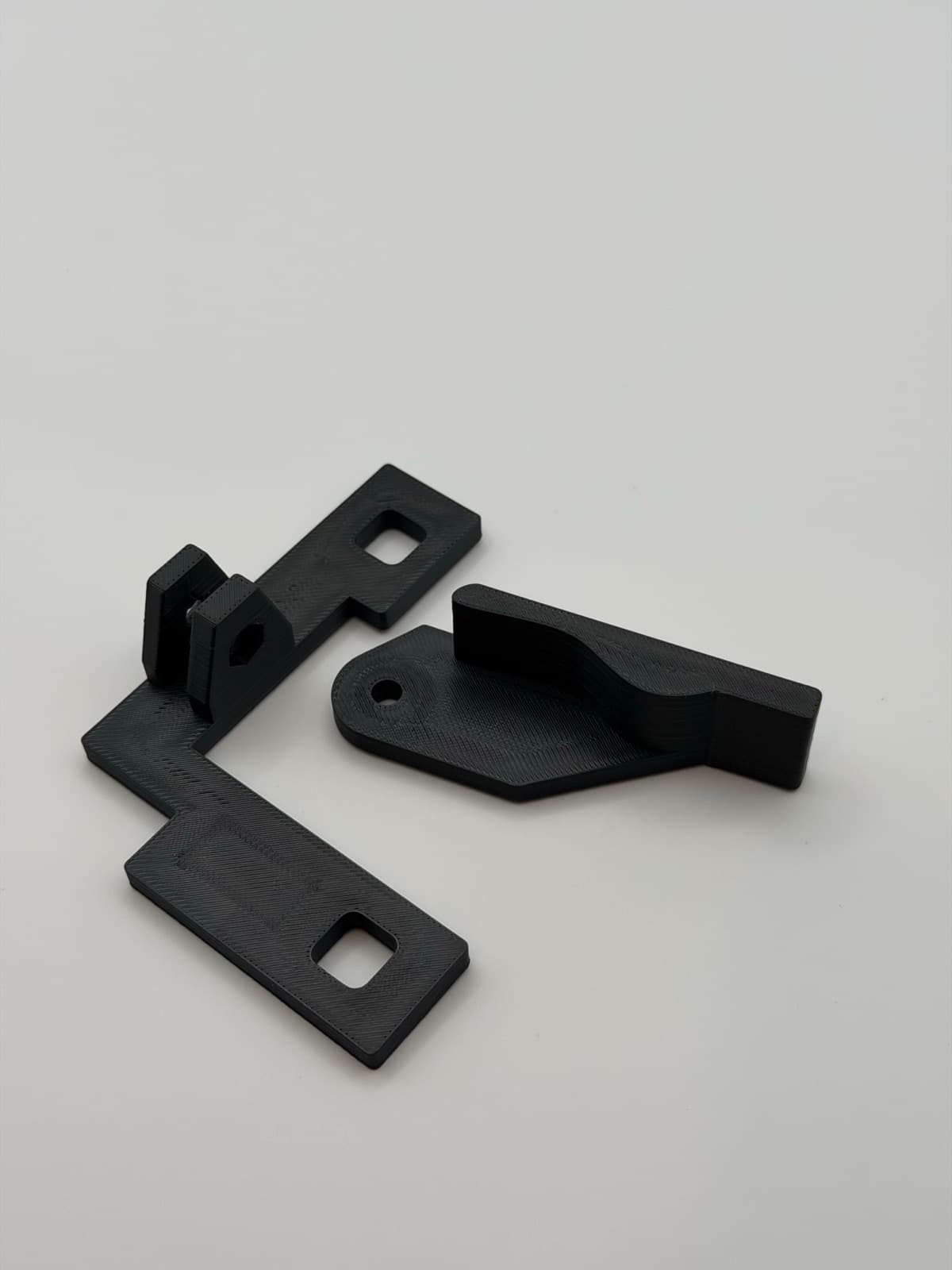

Serija crnih 3D printanih montažnih kopči

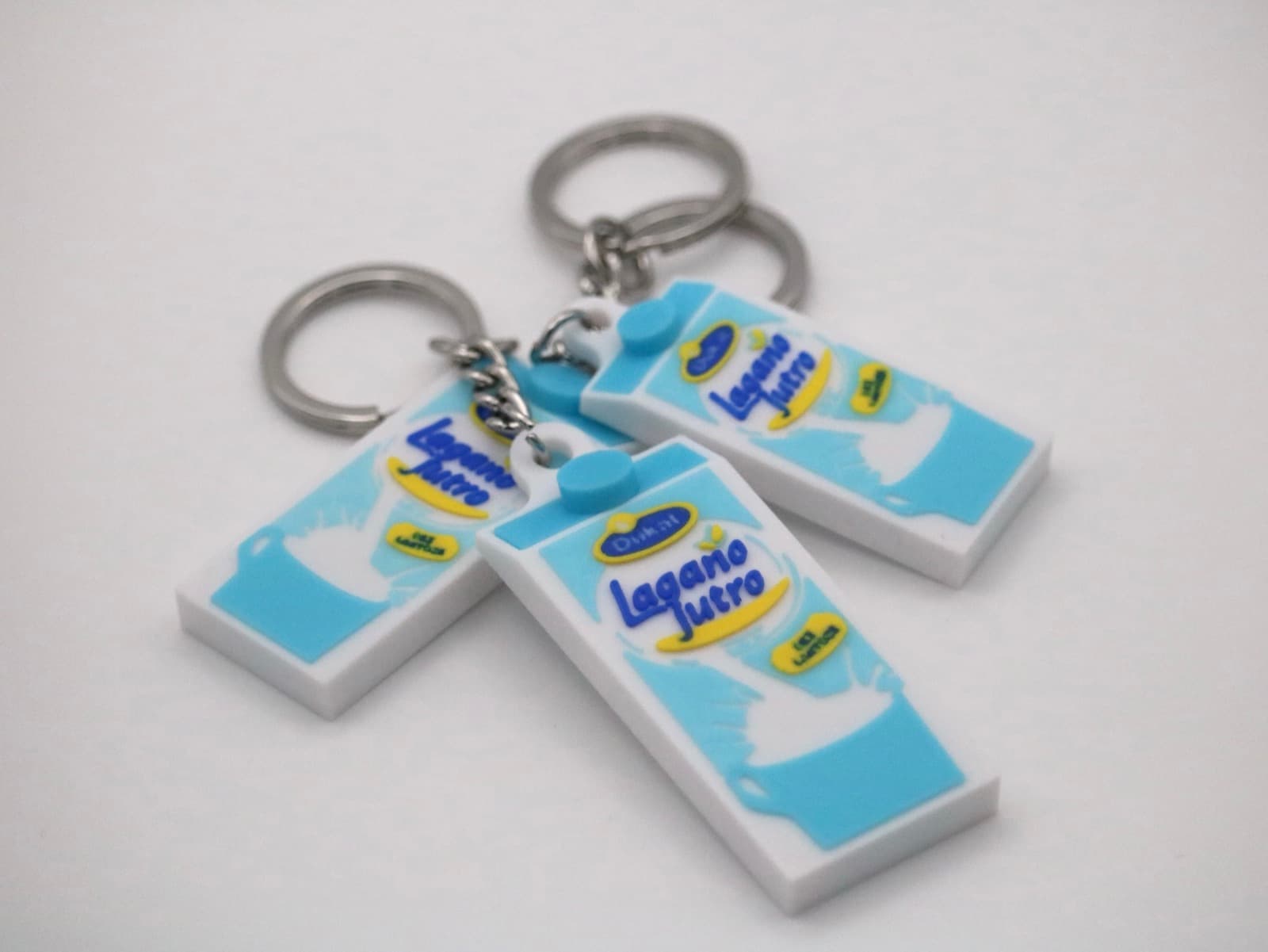

Višebojni 3D printani promotivni privjesci

Od fizičkog dijela do modela za print.

Ako imate slomljeni rezervni dio, stari mehanički komad ili prototip bez digitalnog izvora, možemo ga rekonstruirati. HandySCAN snima milijune točaka površine s točnošću od 0.025 mm; zatim rekonstruiramo čistu, uređivu geometriju (STEP ili mesh) koja se može printati, mijenjati ili arhivirati.

Tipični slučajevi koje viđamo.

Rezervni dijelovi koji se više ne proizvode

Komponente strojeva, kućanskih aparata ili starijih vozila gdje OEM isporuka više ne postoji.

Hardver po mjeri

Nosači, držači i kućišta koja moraju točno pristajati na postojeću površinu iz prve.

Stari alati i držači

Šablone i držači bez nacrta - skeniramo dio, vraćamo geometriju, moderniziramo dizajn.

Dimenzionalna kontrola

Usporedba proizvedenog dijela s originalnim CAD-om radi provjere tolerancija i detekcije deformacija.

Četiri koraka od dijela do datoteke.

Donesite ili pošaljite dio

Ostavite u našoj radionici ili pošaljite s osiguranjem. Za osjetljive dijelove možemo prvo potpisati NDA.

Skeniranje HandySCAN-om

Prijenosan, s dinamičkom referencom - bez fiksnog stativa. Radi i na terenu ako se dio ne može pomicati.

Čišćenje mesha i CAD rekonstrukcija

Reduciramo oblak točaka, poravnamo ga i gradimo parametarski CAD ili dostavljamo vodonepropustan mesh - po vašem izboru.

Dostava + opcionalni print

STEP, STL ili 3MF e-mailom. Ako želite, printamo prvu reviziju na istoj platformi.

Skener

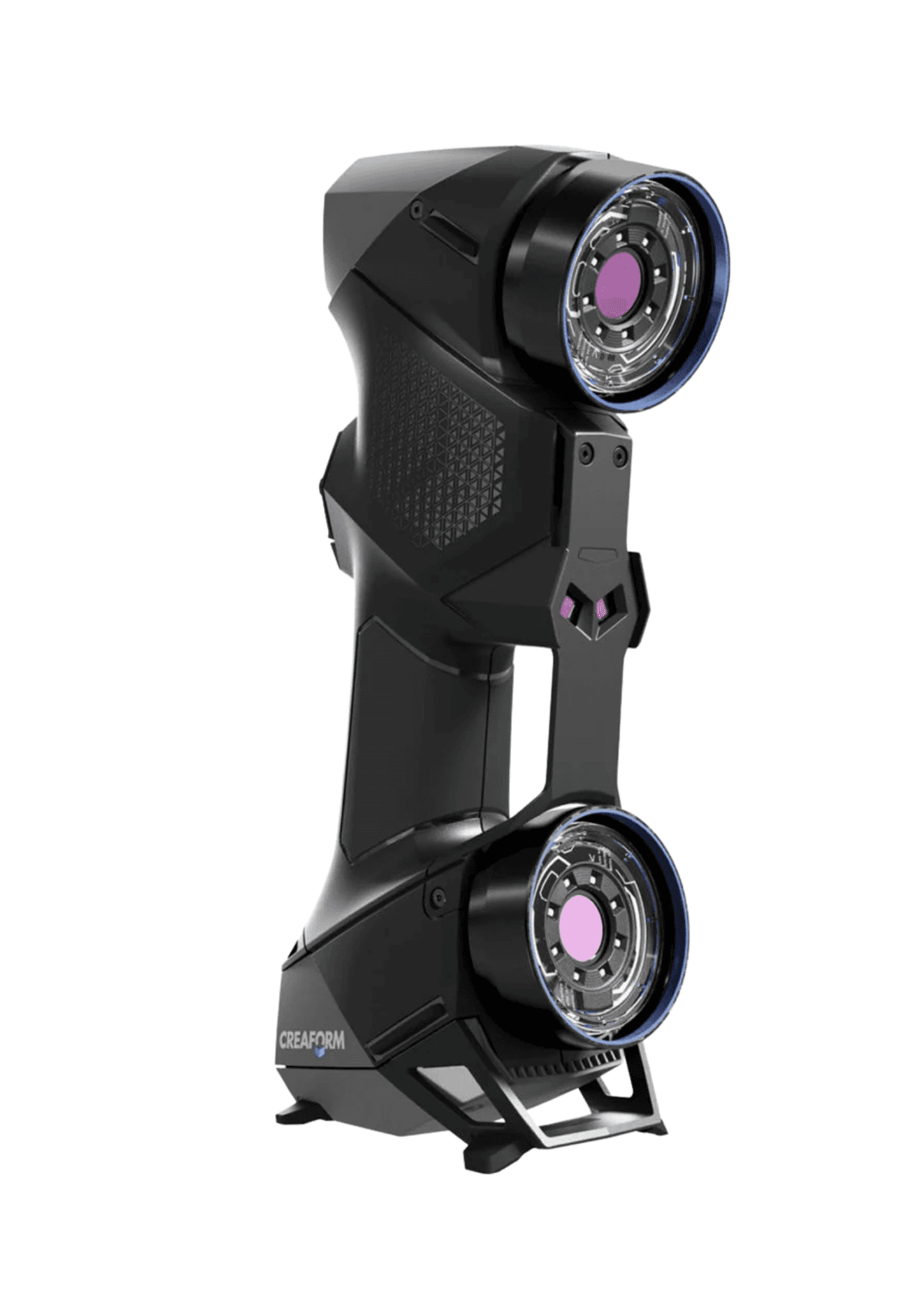

Creaform HandySCAN BLACK+|Elite™

Industrijska referenca za prijenosnu metrologiju visoke točnosti. Koristi se u zrakoplovstvu, automobilskoj industriji i teškoj industriji.

HandySCAN BLACK+|Elite

Točnost i certifikacija

Točnost: 0.025 mm
Volumetrijska točnost: 0.020 mm + 0.040 mm/m
0.020 mm + 0.015 mm/m (uz Accu+ Kit)
Kriterij prihvatljivosti: Prema VDI/VDE 2634 dio 3 & ISO 10360

Mogućnosti mjerenja

na udaljenosti od 0.3 m

0.750 mm

Provrt

1.250 mm

Nadvišenje

0.025 mm

Rebro

0.500 mm

Optika i doseg

Izvor svjetlosti: 30 plavih laserskih zraka (+1 dodatna zraka)
Radna udaljenost: 200 - 750 mm
Raspon veličine: 0.05 - 4 m
Klasa lasera: 2M (siguran za oči)

Rezultati su postignuti upotrebom Accu+ Kit-a. Testovi prihvatljivosti provedeni su u Creaform-ovom ISO/IEC 17025 akreditiranom kalibracijskom laboratoriju.

Spremni za skeniranje dijela?

Recite nam što imate i poslat ćemo ponudu i rok unutar jednog radnog dana.
