Studija slučaja

BMW nosač koji se ne može kupiti zasebno

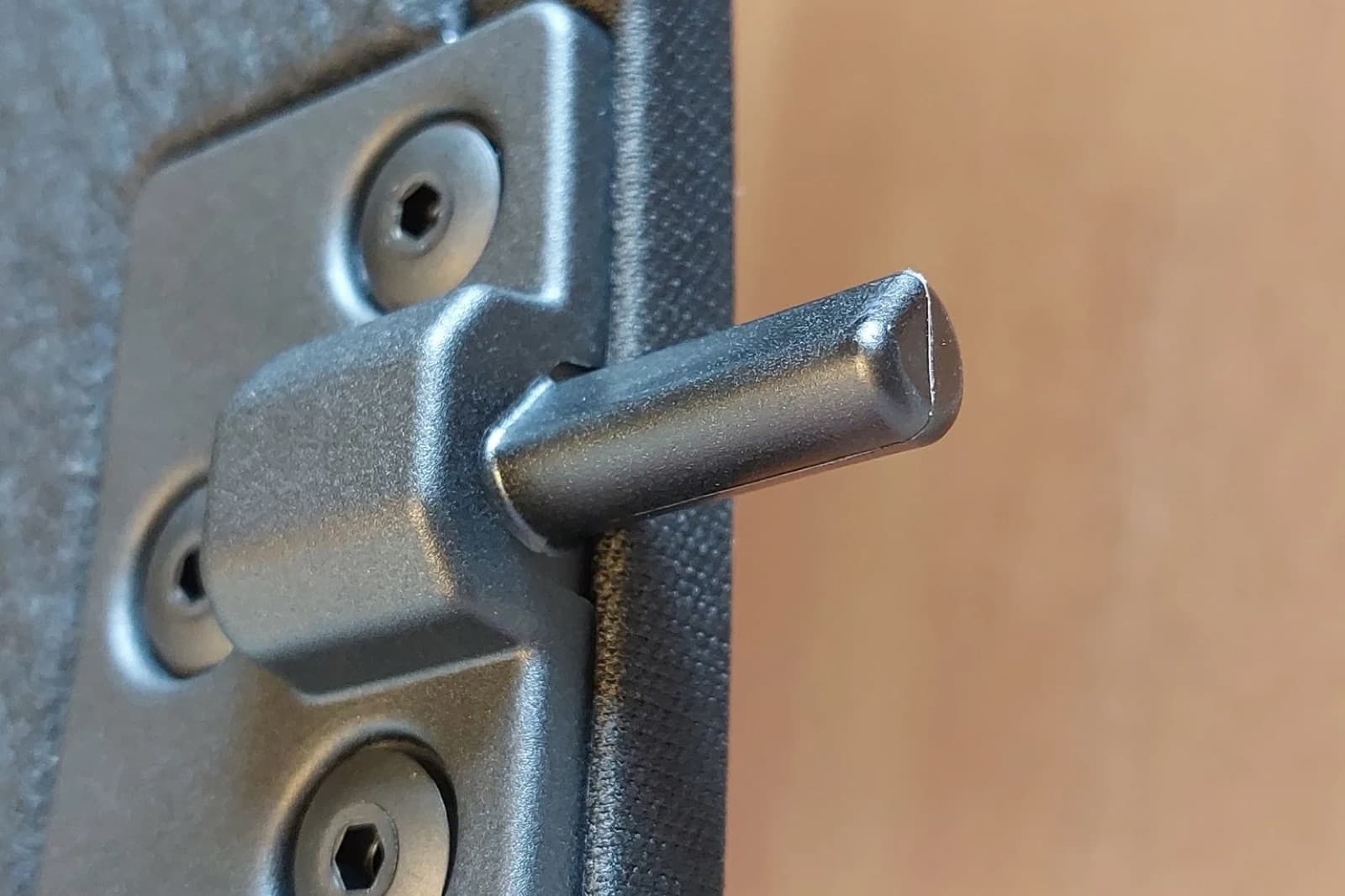

Stražnja polica prtljažnika BMW-a M440i xDrive okreće se na dva mala plastična nosača. Jedan pivot pin je puknuo, a BMW nosač prodaje samo zajedno s kompletnom policom. Vlasnik nam je slomljeni dio poslao poštom; evo kako je postao isprintana zamjena, korak po korak. Povucite model da usporedite sken s rekonstruiranim dijelom.

Pokreni sličan projekt

01Izazov

Puknuti pin, bez rezervnog dijela

Upit kupca bio je jednostavan: nosač s pivot pinom stražnje police prtljažnika BMW-a M440i xDrive iz 2024. je puknuo, a BMW nosač ne prodaje zasebno, nego samo kompletnu policu. Bez CAD-a, bez nacrta, samo slomljeni original poslan poštom. Dio je malen, ali polica bez njega ne radi, pa je zamjena morala točno odgovarati originalu.

02Skeniranje

Snimanje stvarne geometrije

Slomljeni nosač skenirali smo Creaform HandySCAN uređajem koji hvata površinu s točnošću od 0.025 mm. Rezultat je gusti triangulirani mesh, sivi model u prikazu iznad, koji bilježi svaku plohu, radijus i kopču točno onakvima kakve jesu, uključujući lom na mjestu gdje je pivot pin nekad bio. Taj sirovi sken referentna je istina prema kojoj se sve ostalo mjeri.

03Rekonstrukcija

Od mesha do čistog CAD-a

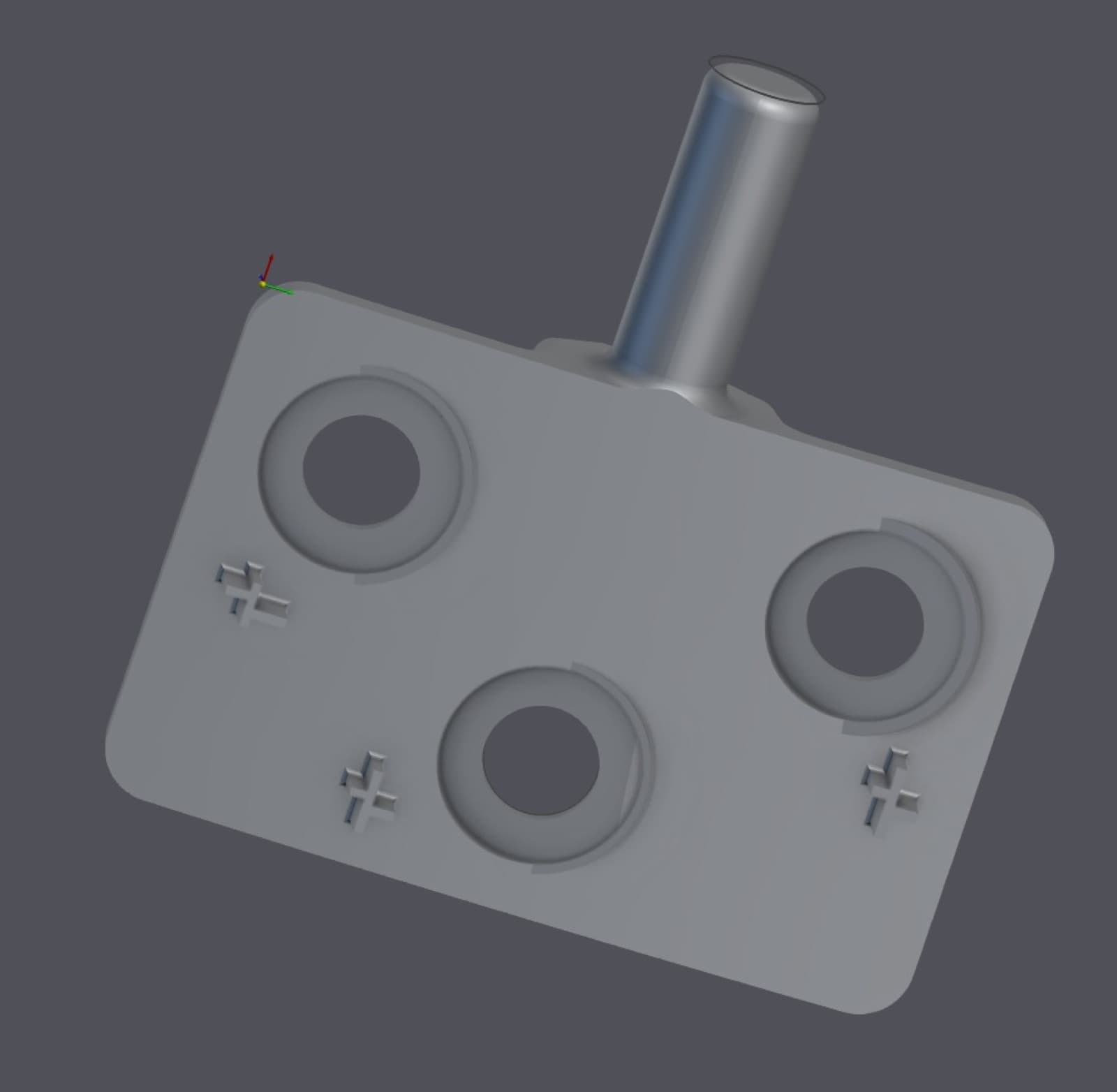

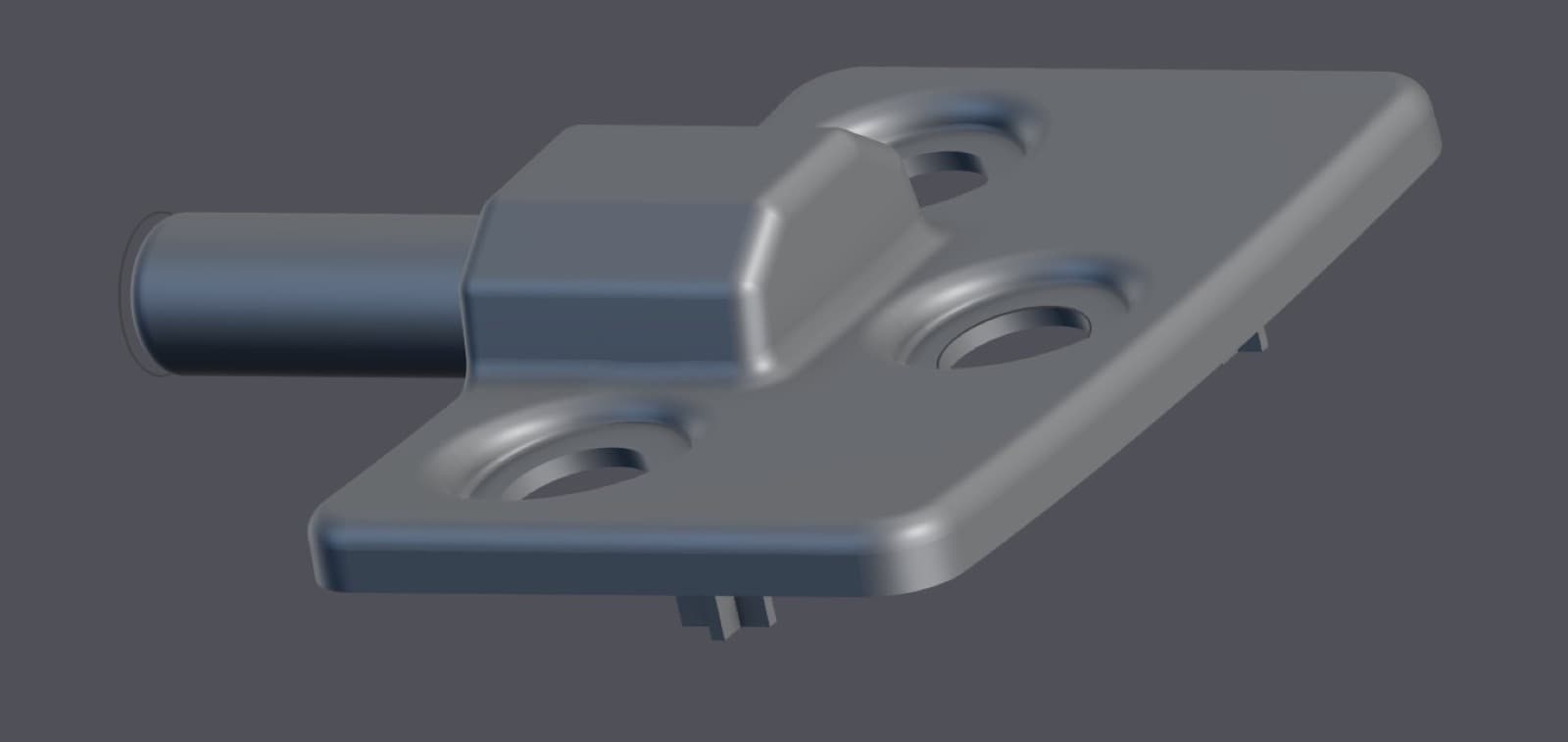

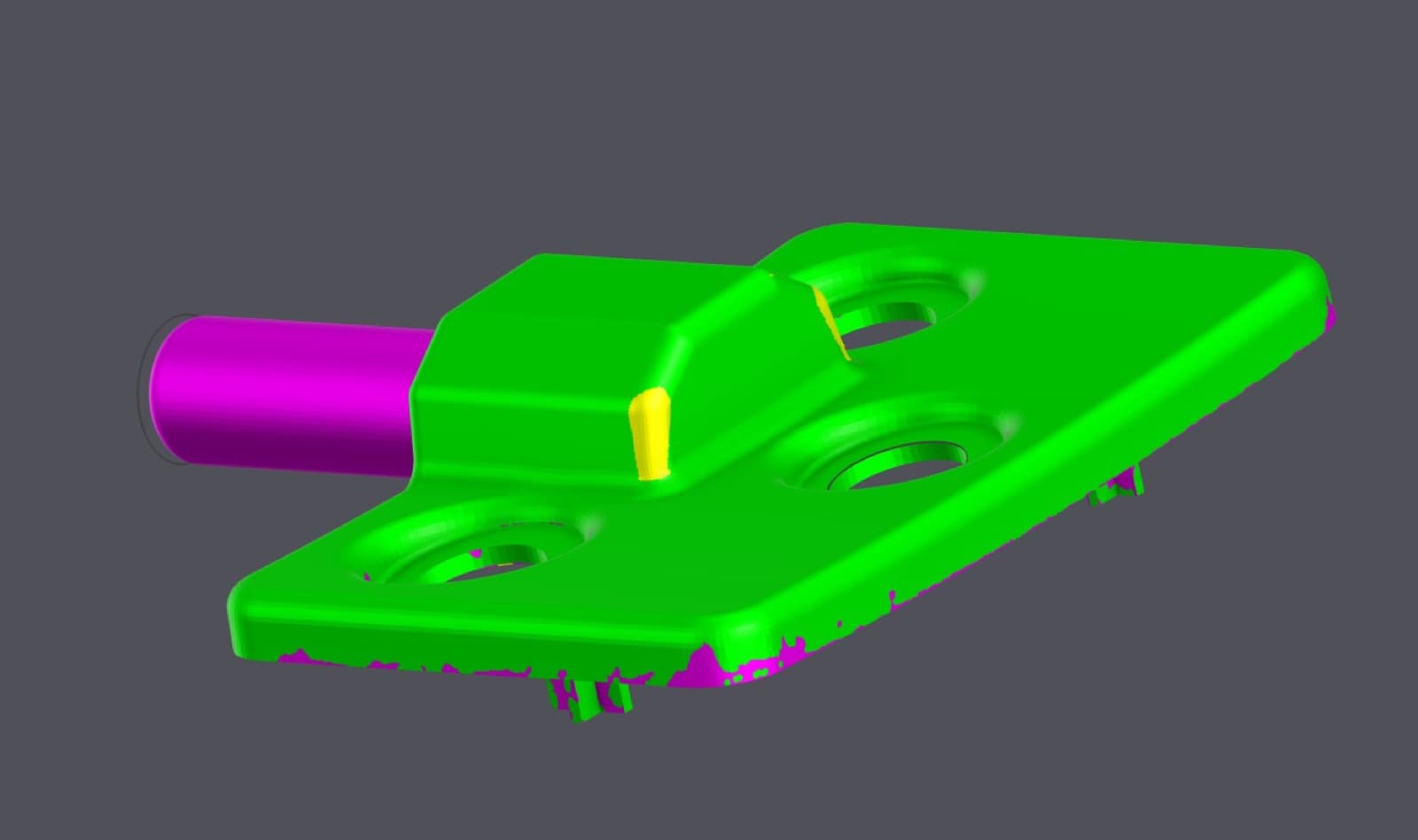

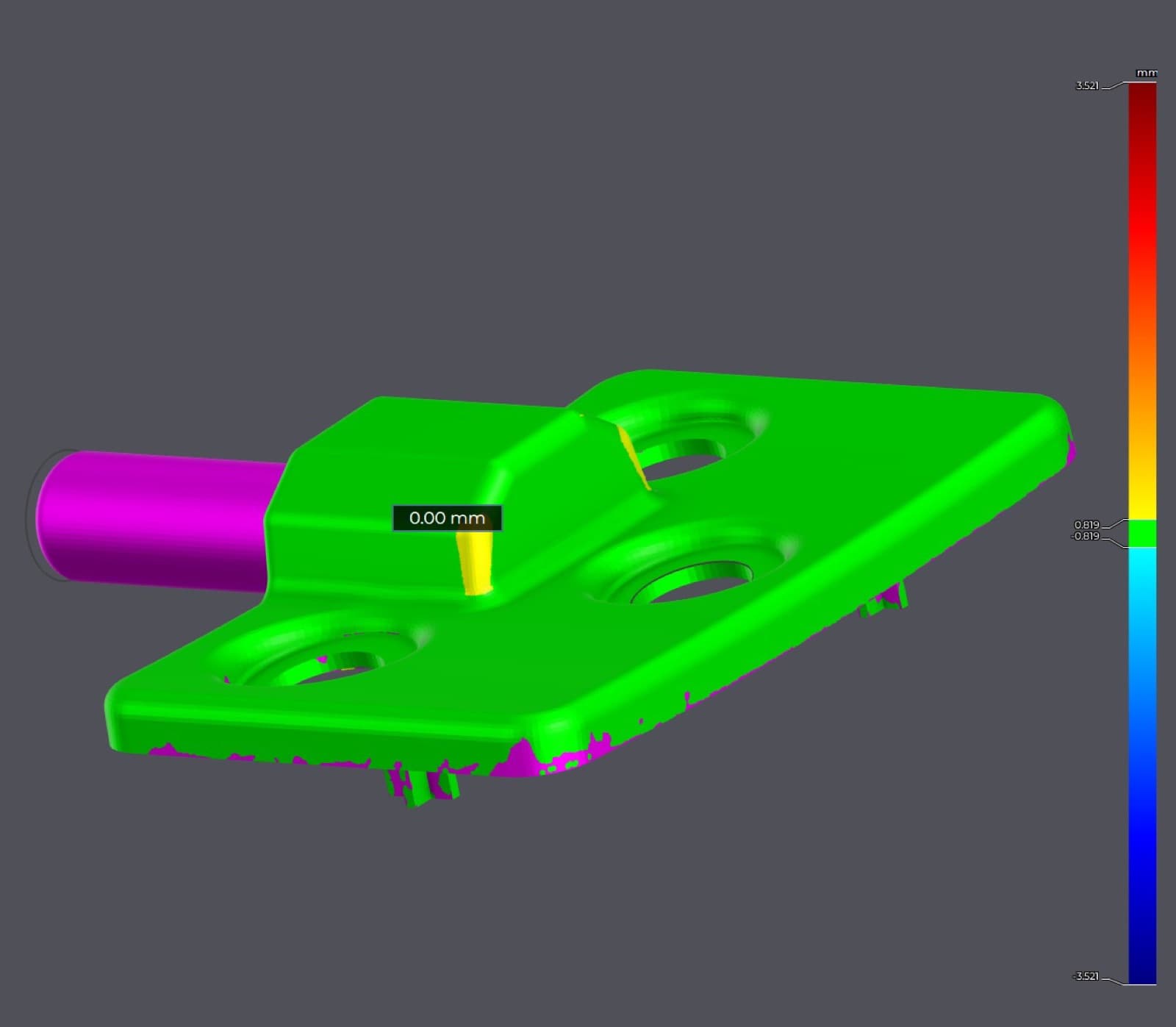

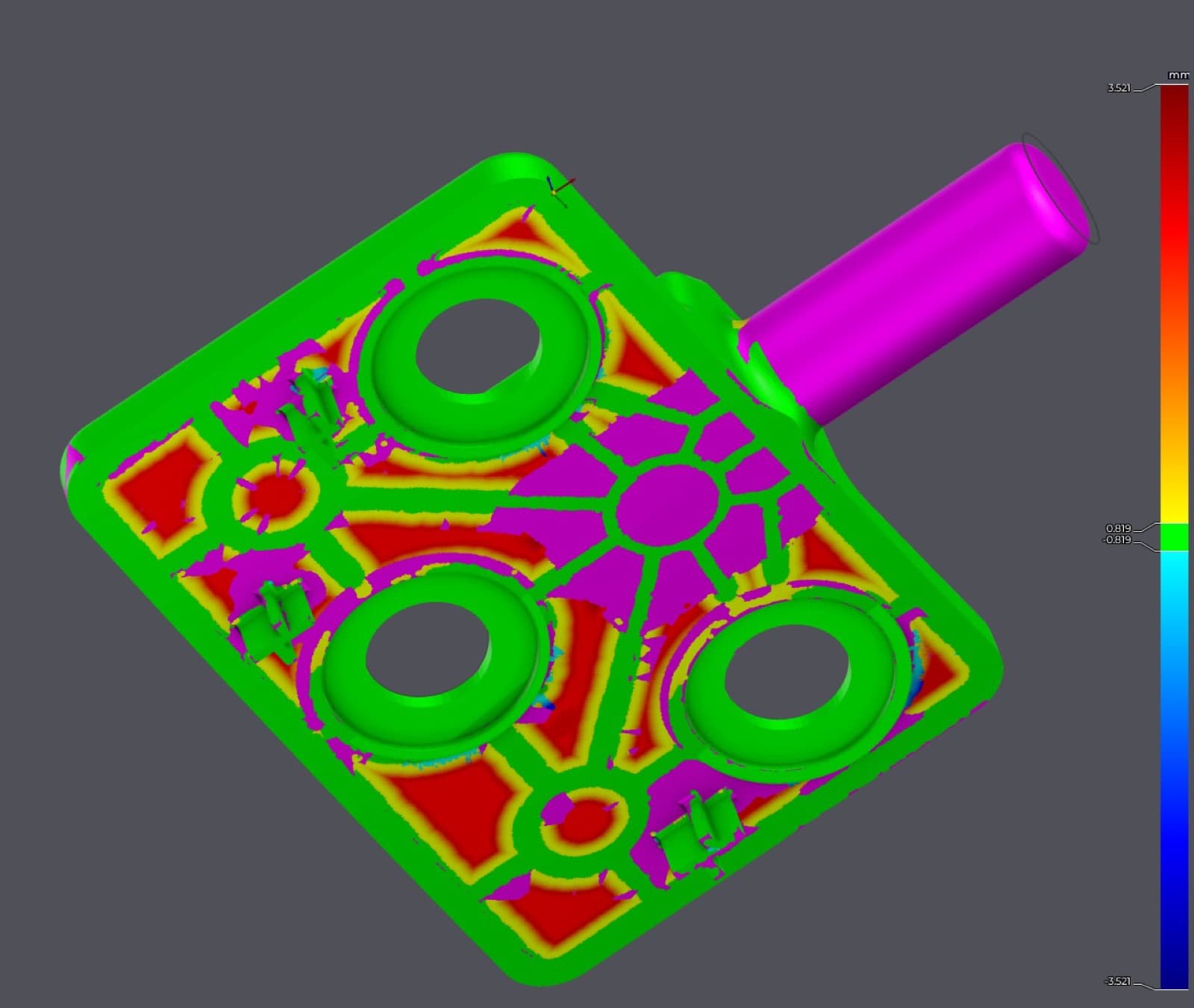

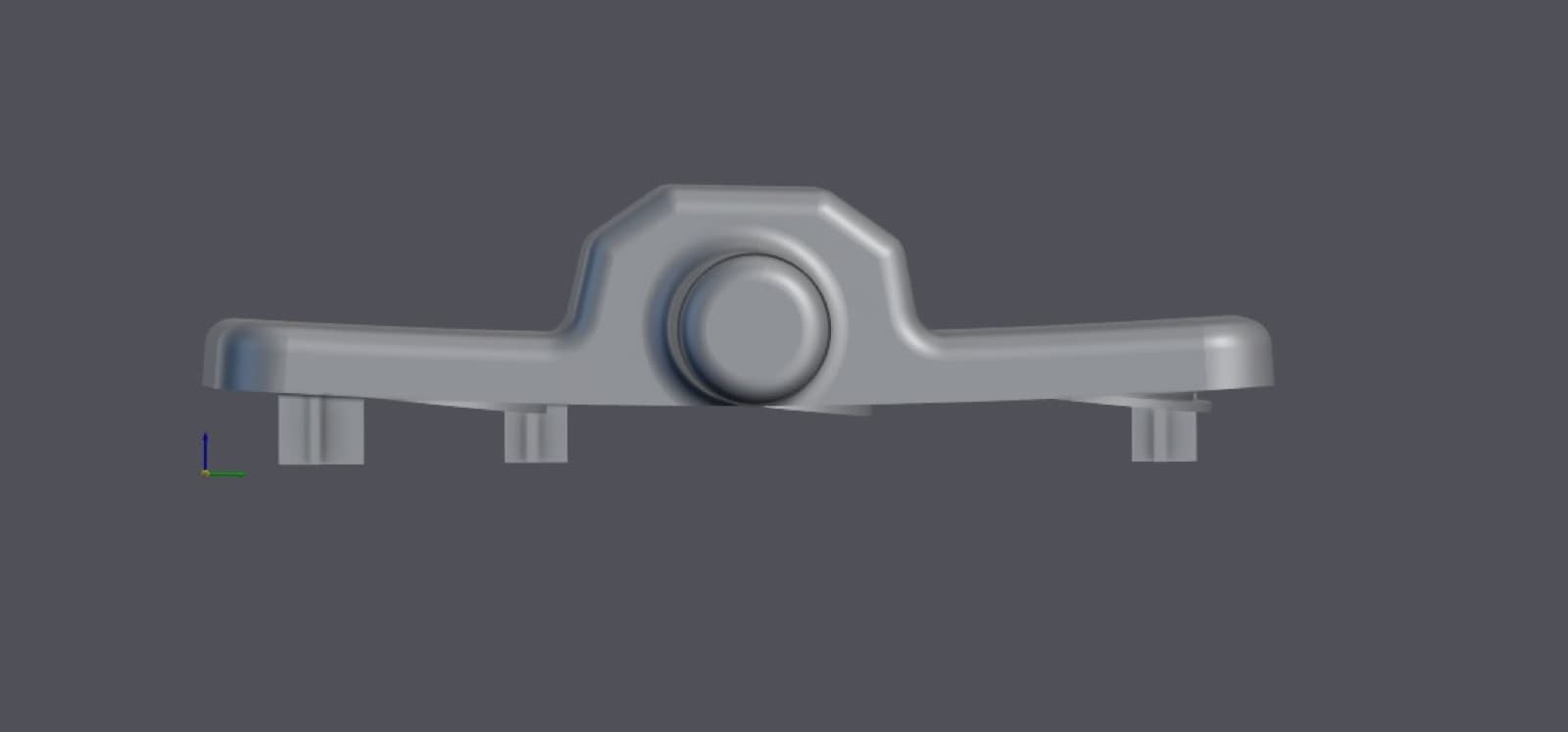

Sirovi sken je točan, ali se ne može uređivati: to su milijuni trokuta, a ne značajke. Poravnali smo mesh, izradili nosač kao čisti parametarski CAD i rekonstruirali puknuti pivot pin na originalne dimenzije, crveni model u prikazu. Prikaz odstupanja pokazuje koliko vjerno rekonstrukcija prati sken: zelena područja unutar su 0.8 mm, a magenta označava geometriju koju sken nije zahvatio, poput rekonstruiranog pina.

04Rezultat

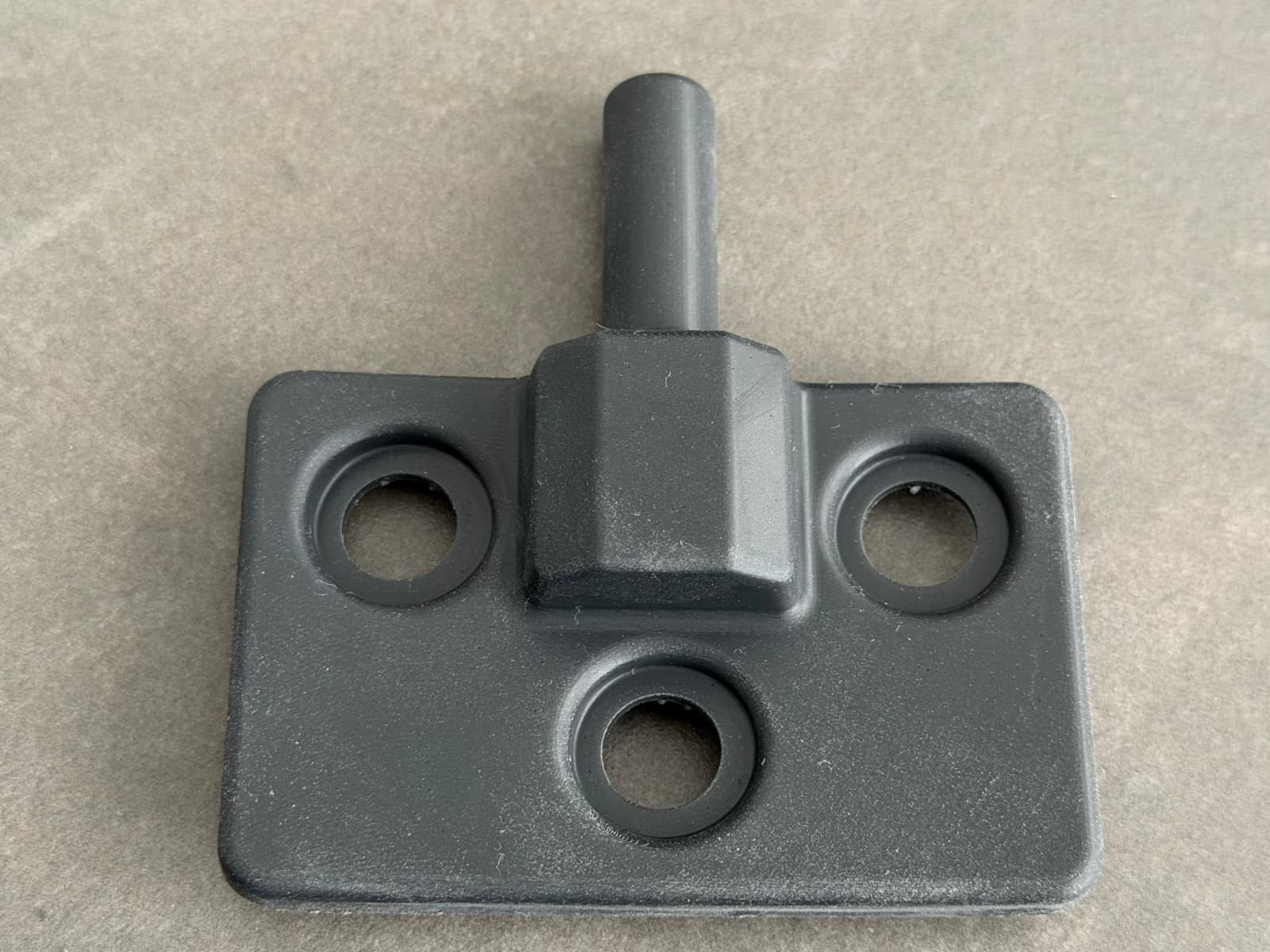

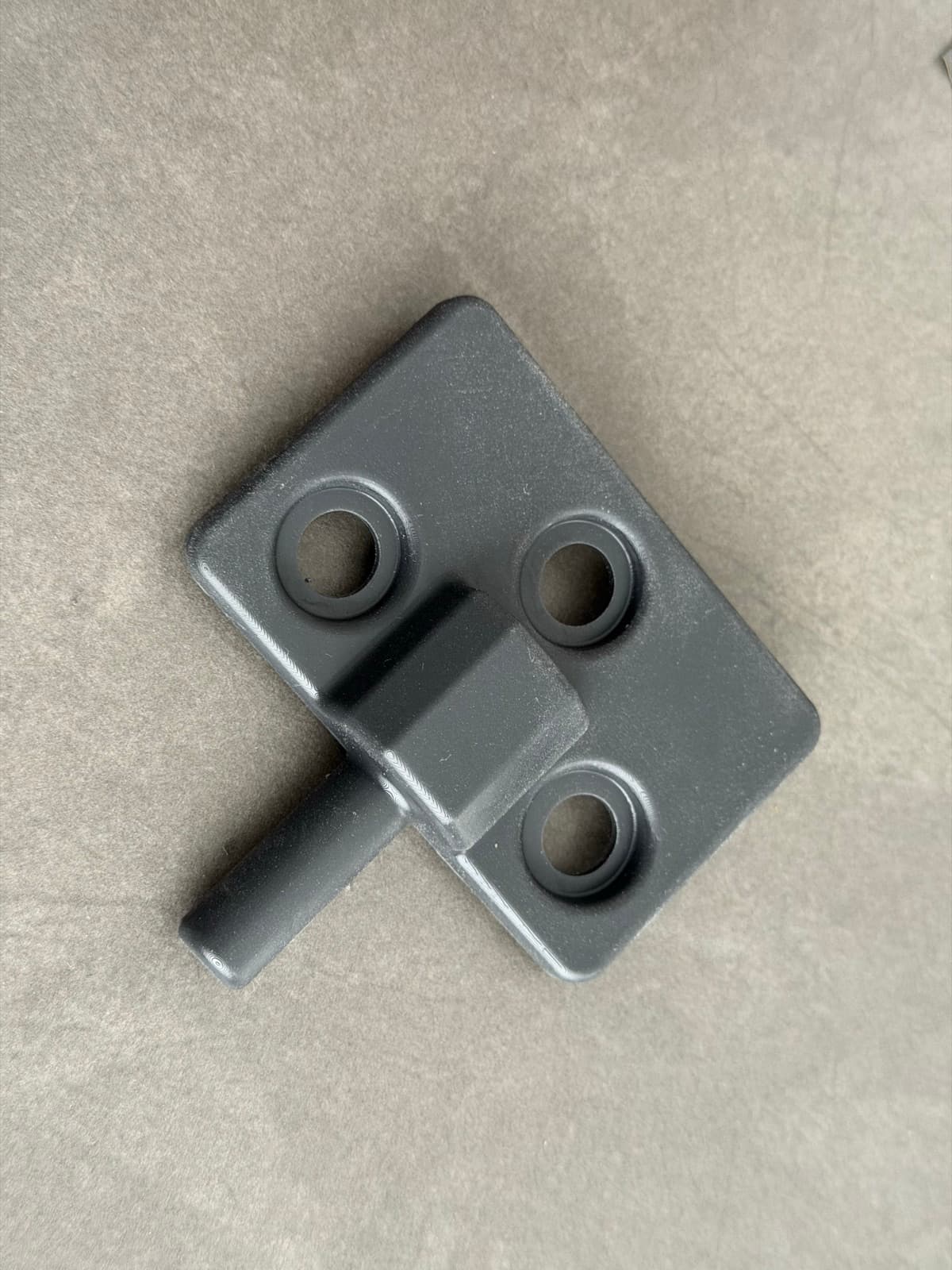

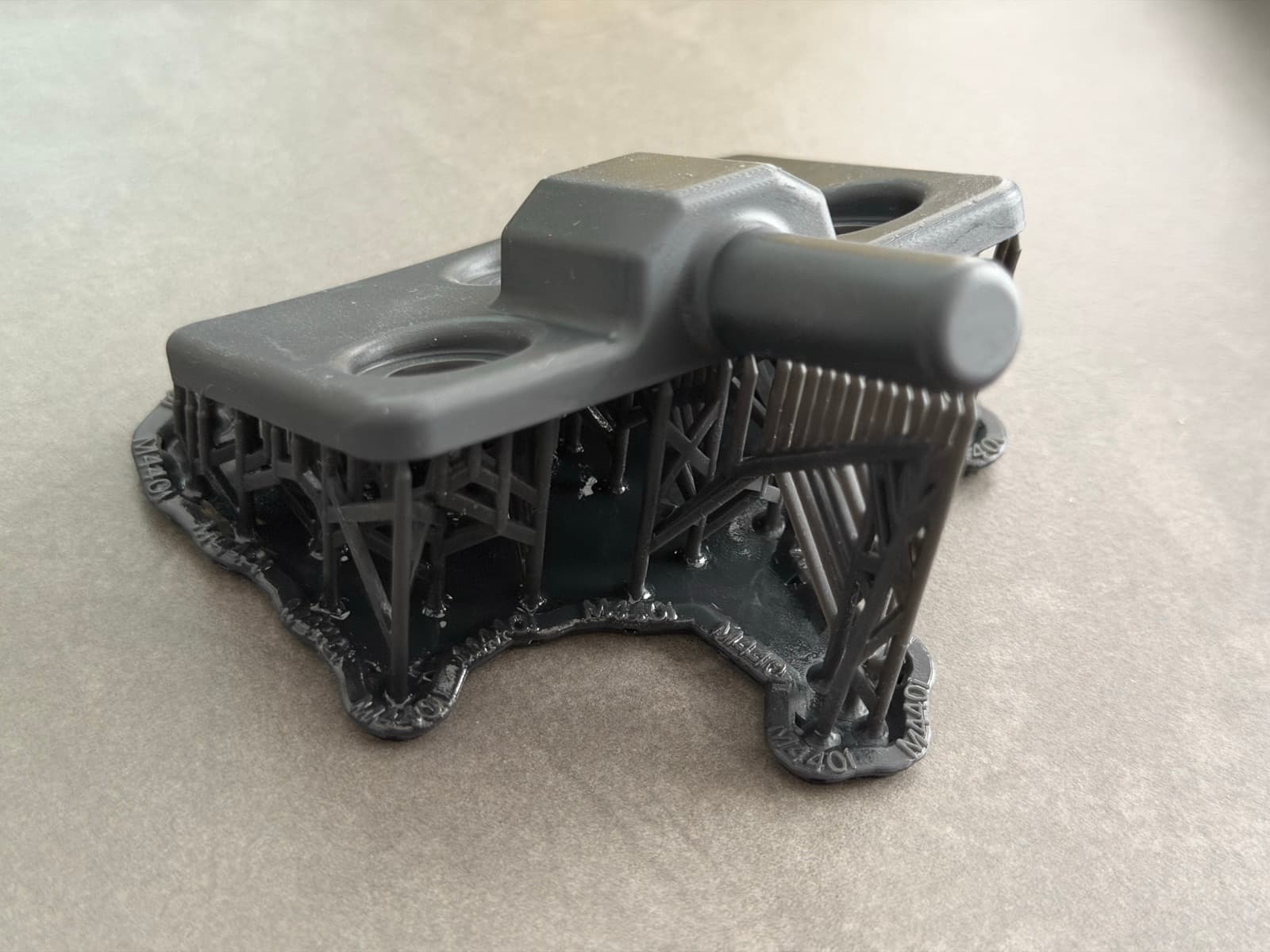

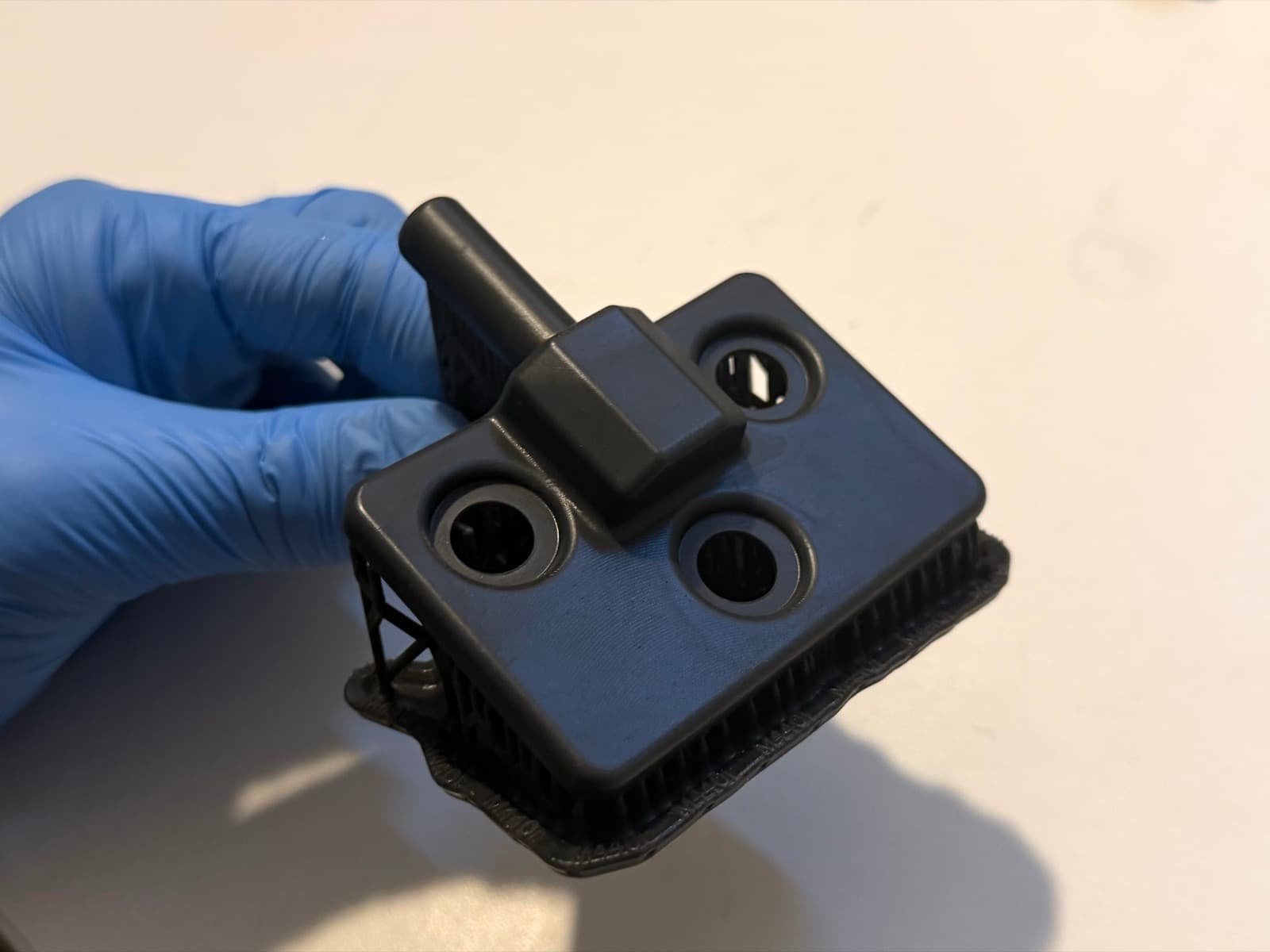

Isprintana zamjena koja pristaje

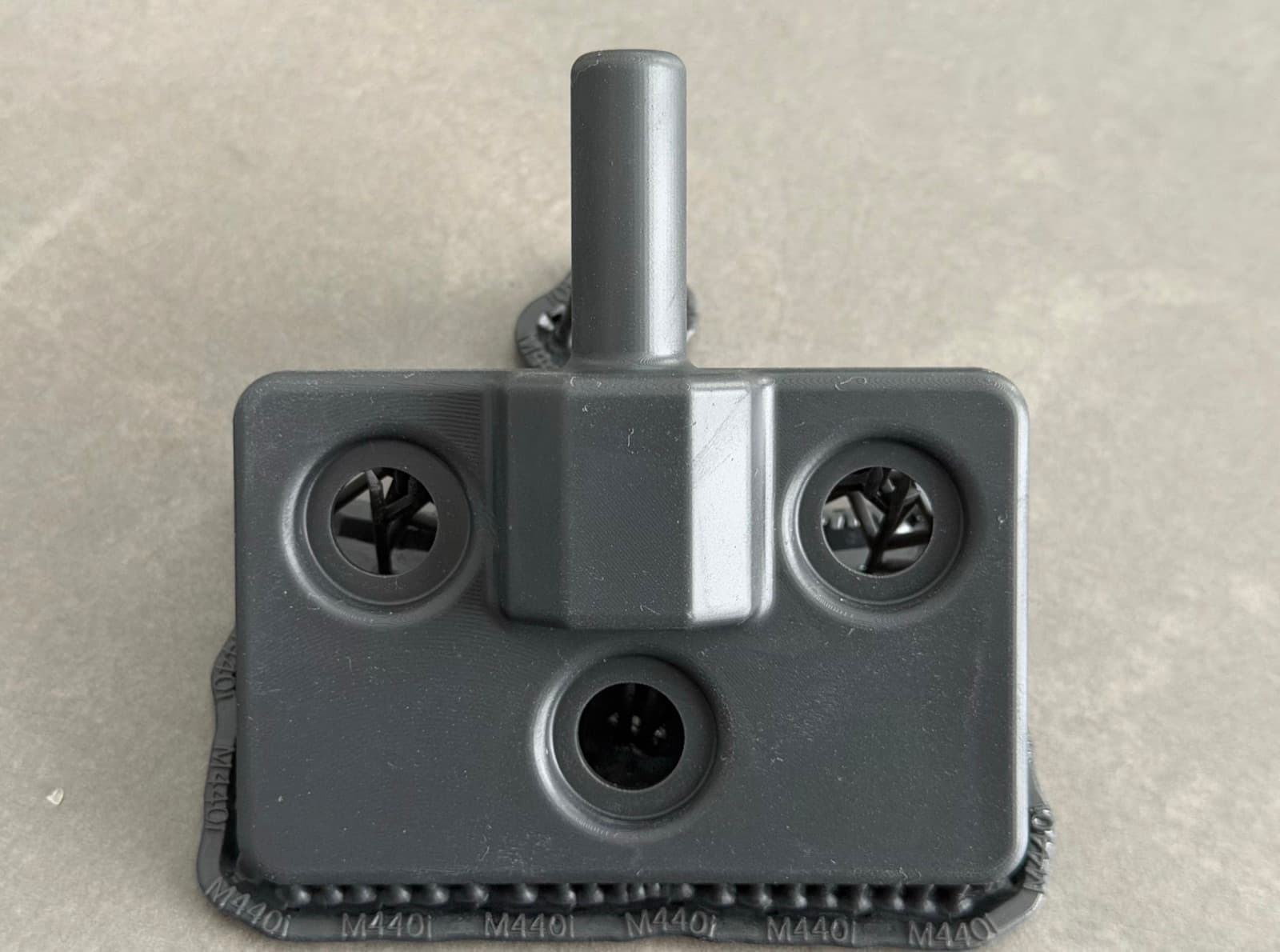

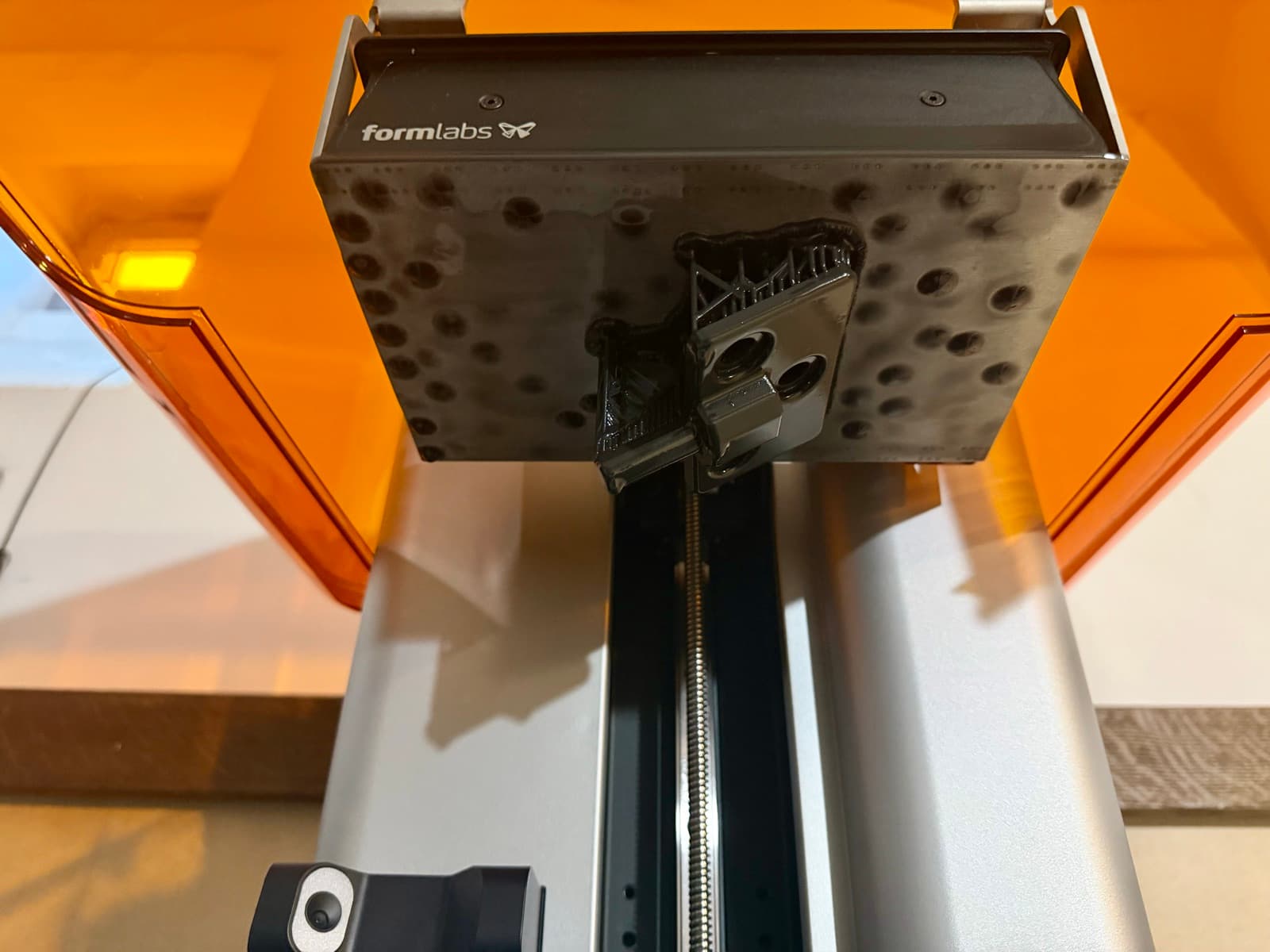

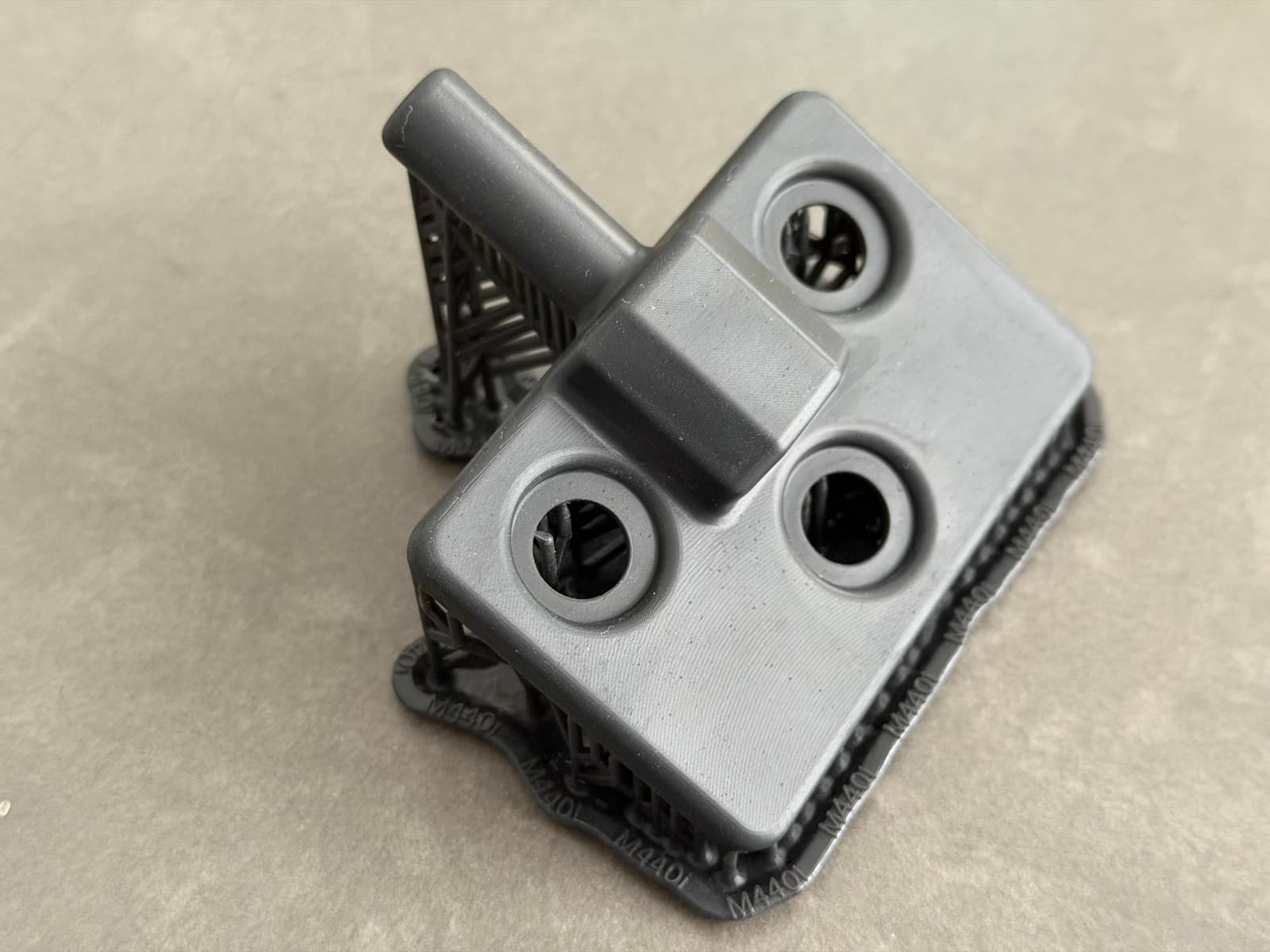

Nosač smo isprintali na našoj Formlabs SLA platformi u izdržljivom resinu i prije slanja probno montirali originalne vijke. Zamjena je odmah sjela na policu, a vlasnik zadržava STL i CAD datoteke, pa se dio može ponovno isprintati ili prilagoditi bilo kada, bez ovisnosti o kupnji kompletne police.
