Reverzibilni inženjering

3D skeniranje i reverzibilni inženjering

Imate dio bez CAD-a? Skeniramo ga Creaform HandySCAN BLACK+|Elite™ uređajem i izrađujemo model za ispis.

Zatraži skeniranje Pogledaj specifikacije

Što je reverzibilni inženjering

Od fizičkog dijela do modela za ispis.

Ako imate slomljeni rezervni dio, stari mehanički komad ili prototip bez digitalnog izvora, možemo ga rekonstruirati. HandySCAN snima milijune točaka površine s točnošću od 0.025 mm; zatim rekonstruiramo čistu, uređivu geometriju (STEP ili mesh) koja se može ispisati, mijenjati ili arhivirati.

Kada to pomaže

Tipični slučajevi koje viđamo.

Rezervni dijelovi koji se više ne proizvode

Komponente strojeva, kućanskih aparata ili starijih vozila gdje OEM isporuka više ne postoji.

Hardver po mjeri

Nosači, držači i kućišta koja moraju točno pristajati na postojeću površinu iz prve.

Stari alati i držači

Šablone i držači bez nacrta — skeniramo dio, vraćamo geometriju, moderniziramo dizajn.

Dimenzionalna kontrola

Usporedba proizvedenog dijela s originalnim CAD-om radi provjere tolerancija i detekcije deformacija.

Kako funkcionira

Četiri koraka od dijela do datoteke.

Donesite ili pošaljite dio

Ostavite u Hrvatskoj ili pošaljite s osiguranjem. Za osjetljive dijelove možemo prvo potpisati NDA.

Skeniranje HandySCAN-om

Prijenosan, s dinamičkom referencom — bez fiksnog stativa. Radi i na terenu ako se dio ne može pomicati.

Čišćenje mesha i CAD rekonstrukcija

Reduciramo oblak točaka, poravnamo ga i gradimo parametarski CAD ili dostavljamo vodonepropustan mesh — po vašem izboru.

Dostava + opcionalni ispis

STEP, STL ili 3MF e-mailom. Ako želite, ispisujemo prvu reviziju na istoj platformi.

Skener

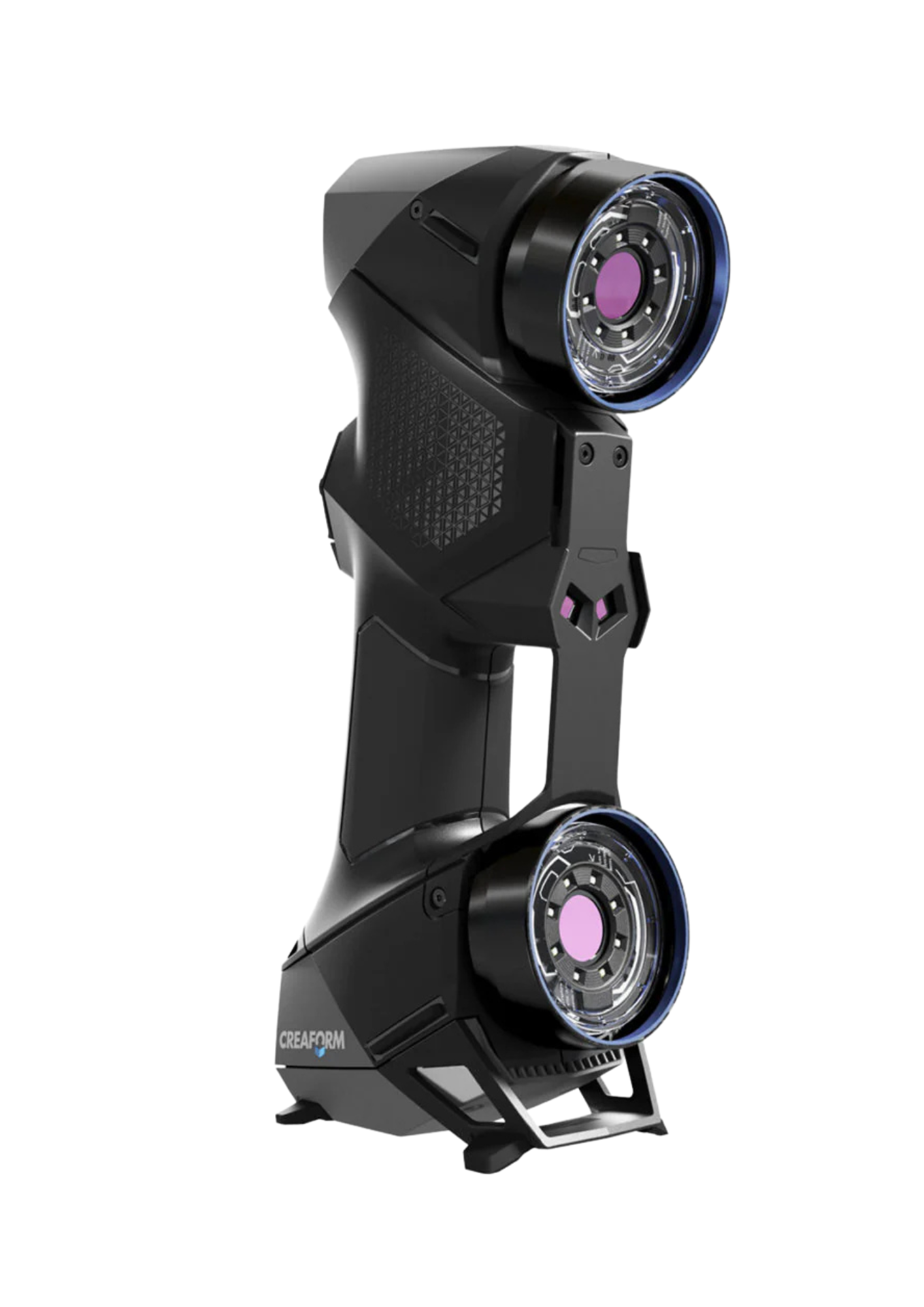

Creaform HandySCAN BLACK+|Elite™

Industrijska referenca za prijenosnu metrologiju visoke točnosti. Koristi se u zrakoplovstvu, automobilskoj industriji i teškoj industriji.

HandySCAN BLACK+|Elite

Točnost: 0.025 mm
Volumetrijska točnost: 0.020 mm + 0.040 mm/m
0.020 mm + 0.015 mm/m (uz Accu+ Kit)
Kriterij prihvatljivosti: Prema VDI/VDE 2634 dio 3 & ISO 10360
Mogućnosti mjerenja
Izvor svjetlosti: 30 plavih laserskih zraka (+1 dodatna zraka)
Radna udaljenost: 200 – 750 mm
Raspon veličine: 0.05 – 4 m
Klasa lasera: 2M (siguran za oči)

Rezultati su postignuti upotrebom Accu+ Kit-a. Testovi prihvatljivosti provedeni su u Creaform-ovom ISO/IEC 17025 akreditiranom kalibracijskom laboratoriju.

Spremni za skeniranje dijela?

Recite nam što imate i poslat ćemo ponudu i rok unutar jednog radnog dana.

Zatraži skeniranje
